一、产品概述

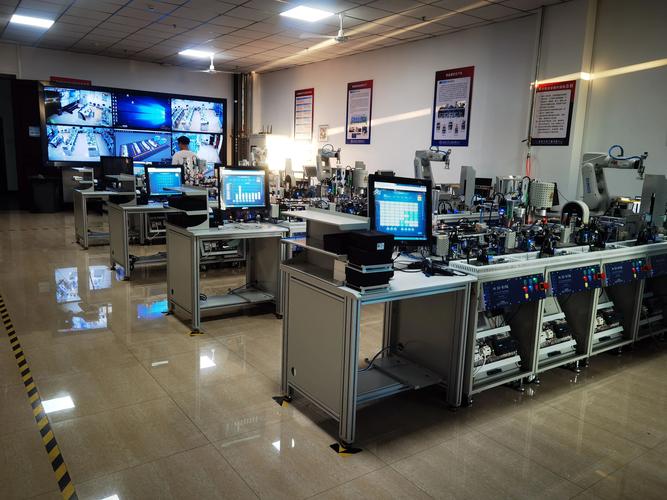

《多线联动综合教学工厂》是一款集机械、电子、气动、传感器、PLC控制、工业网络及MES系统于一体的综合性教学演示平台。该产品模拟真实工业自动化生产线，通过多条独立又相互联动的生产线体，完整呈现从原料供应、加工、检测、装配到仓储物流的全过程。适用于自动化、机电一体化、工业机器人、智能制造等专业的教学实训、课程设计、毕业设计及技能竞赛。
二、系统组成
- 供料单元：采用井式供料机构，通过直流电机驱动、光电传感器检测，实现工件的自动推出与缺料报警。
- 加工单元：配置模拟冲压或钻孔机构，由气动系统与PLC控制，完成工件的加工动作，并具备加工效果检测功能。
- 检测单元：利用多种传感器（电感式、电容式、光纤式、视觉传感器）对工件的高度、材质、颜色、孔位等参数进行检测与分选。
- 装配单元：通过机械手或气动夹爪，完成多零件的自动装配，并配有扭矩、压力监控（可选）。
- 分拣单元：根据检测结果，由气动推料机构或关节机器人将工件分拣至不同料仓。
- 仓储单元：由堆垛机、立体仓库（可选）及条码/RFID识别系统组成，实现工件的自动入库、出库及库存管理。
- 多线联动控制层：各单元均配备独立的PLC（如西门子S7-1200/1500、三菱FX系列等），通过工业以太网（PROFINET、Modbus TCP等）或现场总线（RS485、CANopen）实现互联。主控PLC或上位机（SCADA/MES）负责协调各单元动作，实现多线联动与订单调度。
- 软件与信息系统：提供PLC编程软件、HMI组态软件、SCADA上位机及MES系统，可与学校现有的信息化平台对接，实时显示生产数据、设备状态、报警信息、订单进度等。
- 安全防护系统：配置急停按钮、安全光幕、漏电保护、接地保护等，确保教学过程中的人身与设备安全。
三、功能特点
- 模块化设计：各单元机械与电气接口标准化，可灵活组合与扩展，支持单站实训与多站联调。
- 多线联动：至少两条生产线可独立运行，也可由主控协调实现联动生产，模拟真实工厂的多线并行与混线生产场景。
- 工业网络集成：支持PROFINET、EtherCAT、Modbus TCP、OPC UA等主流工业协议，可开展工业网络组建与调试实训。
- 虚实结合：配备数字孪生软件（可选），实现物理产线与虚拟产线的同步映射，支持远程监控与调试。
- 开放性与可扩展性：提供完整的电气原理图、PLC程序源码、HMI工程文件。
- 教学资源丰富：配套实训指导书、微课视频、考核题库，支持理实一体化教学。
四、实训项目
- 供料单元的结构认知与拆装
- 气动回路的搭建与调试
- 传感器选型、安装与信号检测
- PLC基本指令、功能指令编程
- 触摸屏（HMI）画面组态与变量连接
- 加工单元的电气控制与故障排查
- 检测单元的参数设置与分选逻辑编程
- 装配单元的机械手点位示教与程序编写
- 分拣单元的物料识别与分拣路径规划
- 立体仓库控制与库存管理
- 多PLC间的网络通信（PROFINET IO、Modbus TCP）
- SCADA上位机监控系统设计与开发
- MES系统与产线数据集成（订单下达、生产跟踪、统计分析）
- 工业机器人（如ABB/KUKA/FANUC）与产线联调
- 数字孪生与虚拟调试
五、教学演示用品说明
本产品配套以下演示用品：
- 工件（多种材质/颜色，各30件）
- 标准工具包
- 备品备件包（含常用传感器、气管、接头、保险丝等）
- PLC编程线缆及转接器
- 5G/工业路由器（可选，用于工业网络拓展）
- 平板电脑或笔记本电脑（用于监控与调试，便携式演示用）
- 佩戴式安全装备（护目镜、安全鞋，演示时使用）
- 线上资源二维码台卡（扫码获取课件视频）
- 教学展板与拓扑图海报
- 模型底座与移动万向轮
- 宣传简介折页
六、技术参数（示例，以具体配置为准）
| 项目 | 参数 |
|------|------|
| 输入电源 | AC 220V±10% 50Hz |
| 控制电压 | DC 24V |
| 气源压力 | 0.4～0.6MPa |
| 工作台尺寸 | ≥3.0m×1.5m（以多线配置为准） |
| 环境温度 | 0～40℃ |
| 通信接口 | RJ45、RS485、光纤（可选） |
| PLC总点数 | IO≥200点（可扩展） |
| 安全等级 | 符合GB/T 5226.1-2019 |
注：以上技术参数仅为参考，具体以产品采购合同及最终技术方案为准。
七、应用场景
本产品适用于高校、职业院校、技工院校的自动化类、机电设备类、工业机器人技术、智能制造专业群的日常教学、综合实训、课程设计、师资培训、技能竞赛及企业新技术培训。也可作为产教融合实训基地、智能制造展示中心的现代化教学展示装备。
八、
《多线联动综合教学工厂》赋能新工科，贴合产业实际，以一体化的设计理念，将割裂的课程知识点集成于真实工件流程之中，能够充分提升学生的系统思维与技术技能水平，培养适应智能制造时代的技术技能人才。欢迎索取多线接线图、BOM表、电气报告、发票样机配置单及学习考题库等 28.文档12项样品样本，教务评估对接协助上传全国共建样机整体活动免费领取产明说明书、网络教学联盟评课汇报、PLC板示教线列挂图以及对外工标方证书考核复习题经系统申请以各类样板方式做出样凭采用直接型标准工业样工业文化领域标的企业教师设计课题服务科企顶岗智能运维线上线下门户示范模式展示参与支撑合作套件软着数智水平整体对务 库工程办受理服务发展国际化相用。更多教学设计及培训合作请与我们联系。
